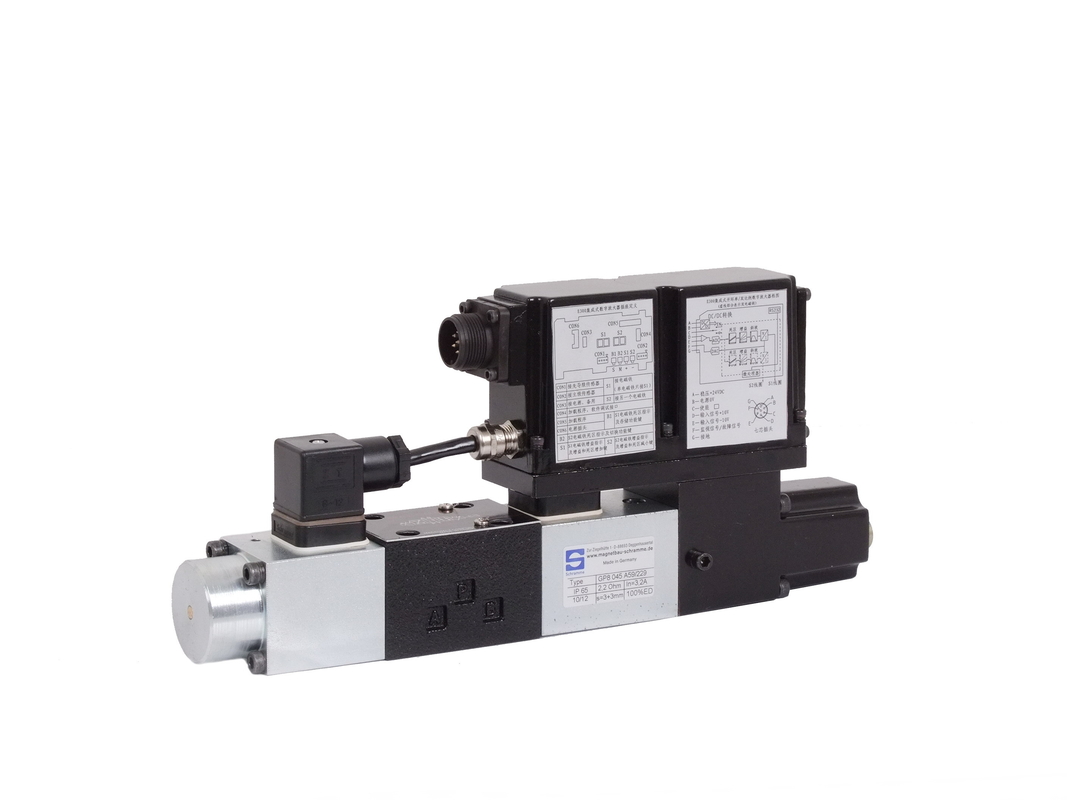

Doctorandus in de letteren-dkzor-t de Hydraulische Evenredige Hoge Frequentie doctorandus in de letteren-dhzo-t 06 en 10 van de Richtingsklep is met standaardiso4401 in overeenstemming
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | SJ HYD |
| Certificering: | ISO9001 |
| Modelnummer: | Doctorandus in de letteren-dhzo-TES |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 pc |
|---|---|
| Prijs: | USD 1 |
| Verpakking Details: | standaard pakket |
| Levertijd: | Op voorraad |
| Betalingscondities: | T / TL / C |
| Levering vermogen: | 10000 PCS |
|
Gedetailleerde informatie |
|||
| merk: | SJ hydraulische | model: | Doctorandus in de letteren-dhzo-TES |
|---|---|---|---|
| Power: | Hydraulische | Havengrootte: | 06,10 |
| Druk: | 315Bar | Norm of niet: | standaard |
| Media: | hydraulische olie | Structuur: | Controle |
| meterial: | Gieten | temperatuur: | normale temperatuur |
| Toepassing: | HYDRAULISCH SYSTEEM | Plaats van Oorsprong: | China |
| Garantie: | Een jaar | ||
| Hoog licht: | Evenredige Richtingklep,Hydraulische overdrukventiel |
||
Productomschrijving
MA-DKZOR-T Hydraulische Proportionele Richting Klep Hoge Frequentie MA-DHZO-T 06 en 10 DHZO-T *; DKZOR-T *
Hoogwaardige hydraulische proportionele ventielen
Met positie transducer en positief
Spoel overlapping voor de beste nauwkeurigheid en
Dynamiek in richtingcontroles en niet
Gecompenseerde stromingsregels.
Ze zijn speciaal ontworpen om te bereiken
High speed closed loop controles en naar
Uitvoering afwisselend druk (kracht)
/ Flowcontroles - Opties / S * gekoppeld aan
Spoelen 'Q' of 'V'.
De 4-wegspoel, die in een 5-kamer glijdt
Lichaam, wordt direct beheerd door de
Proportionele solenoïde en het wordt gecontroleerd
In gesloten loopstand door middel van
De LVDT transducer feedback.
De elektronische chauffeur levert de proportionele
Klep met de juiste stroom om uit te lijnen
Klepregeling aan het referentiesignaal,
De integrale uitvoering heeft robuuste constructie
En verleent fabrieksinstellingen voor
Uitwisselbaarheid tussen klep en klep.
Maat: 06 en 10
Max. Stroom: tot 80 en 170 l / min
Max druk: 350 bar (DHZO)
315 bar (DKZOR)
Seals materiaal,
Zie sectie. ,:
- =
HYDRAULISCHE KENMERKEN (gebaseerd op minerale olie ISO VG 46 bij 50'c)
Hydraulische symbolen | ||||||||
| Klepmodel | DHZO | DKZOR | ||||||
| Spoel overlappen | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | |
| Spool type en grootte (2) | L14 | L1 | S2 | S3, L3, D3 | S5, L5, D5 | S3, L3, D3 | S5, L5, D5 | |
| Drukgrenzen [bar] | Poorten P, A, B = 350; T = 210 (250 met externe afvoer / Y | Poorten P, A, B = 315, T = 210 (250 / Y) | ||||||
| Max. Stroom (1) [l / min] | 1 | 4.5 | 8 | 17 | 28 | 45 | 60 | |
| Bij P = 10 bar (PT) | ||||||||
| Bij P = 30 bar (PT) | 2 | 8 | 14 | 30 | 50 | 80 | 105 | |
| Bij P = 70 bar (PT) | 3 | 12 | 21 | 45 | 74 | 120 | 160 | |
| Reactietijd (4) [ms] | <30 | <40 | ||||||
| Hysterese [%] | <5% | <5% | ||||||
| herhaalbaarheid | + 1% | + 1% | ||||||
OPMERKINGEN:
Bovenstaande prestatiegegevens verwijzen naar ventielen gekoppeld aan Atos elektronische stuurprogramma's, zie sectie 2
De door de richtingsverhoudende kleppen geregelde stroming wordt niet gecompenseerd door druk. Zo wordt het beïnvloed door de ladingvariaties. Om de geregelde stroom onder verschillende belastingomstandigheden te houden, zijn modulaire drukcompensatoren beschikbaar (zie tabblad D150)
Voor verschillende P is de maximale stroom volgens de schema's in sectie 14.2 en 15.2
0-100% stapsignaal
Concurrerend: De internationale geavanceerde technologie en het proces, de spoelimport uit Duitsland, kan Atos, Rexroth, Yuken en vele andere merken vervangen, het formulier en de installatie kunnen volledig uitwisselbaar zijn.
Toepassingen: Hydraulisch systeem, mariene, palstic machine en vele andere hydraulische systemen en machines.
Wij leveren onze kleppen aan veel OEM klanten, de kwaliteit is de No.1 in China.
